大屏可视化展示管理系统是在原有的管理模式下，引入三维可视化的方法，将传统的管理方式与三维几何空间模型结合起来，最终通过大屏实现三维可视化管理展现。

主要功能

提供适用于展示本项目的运营监控系统，包含值班管理、宣传介绍、生产经营（成本利润）、生产负荷、化工品生产计划完成情况、化工品销售计划完成情况、重点部位有毒有害、易燃易爆气体监测、环保排放指标、异常报警、设备将修、原料、燃料库存、工业视频、化工产品库存、子分公司布局图、工艺流程图

值班管理

页面右上角显示当天值班领导、值班人员信息及值班电话。

宣传介绍

以文字、图片、视频、动画等形式对本公司发展历程、生产经营、企业文化等内容进行介绍。

生产经营（成本利润）

对每日加工成本、利润进行展示分析，直观的反映近期内企业产品加工成本的情况。原料、变动费用、固定费用等全部折算成生产成本，并对月成本、月利润、年累计利润进行趋势分析。

以柱状图的形式展示展示成本、利润信息。

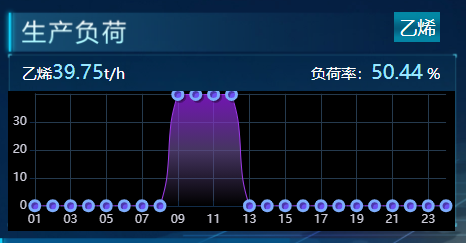

生产负荷

展示煤制油、包头化工、神木化工、新疆化工四家单位的原煤加工量及榆林化工的甲醇加工量，通过当日加工量与设计加工量的对比计算当时的生产负荷，以柱状图或是波浪图的形式进行展示，帮助生产管理人员了解生产动态，掌握各公司生产情况。

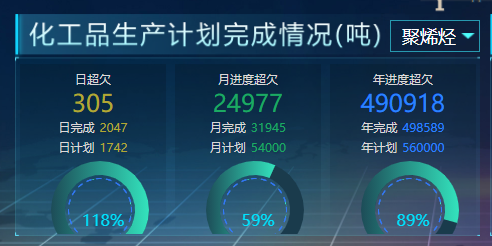

化工品生产计划完成情况

展示主要产品的产量计划完成情况。展示产品当日的产量计划完成情况，截止当天的月累计、年累计完成进度。计划完成情况以仪表盘的形式进行展示。

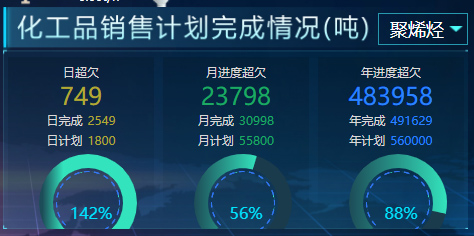

化工品销售计划完成情况

按日对主要产品的日出厂情况及完成进度进行展示，展示主要产品日出厂量、年月累计出厂量、库存和完成进度、计划进度、超欠进度。同时当日的计划完成情况以仪表盘的形式进行展示。

重点部位有毒有害、易燃易爆气体监测

对实时的重点部位有毒有害、易燃易爆气体监测情况进行展示。

环保排放指标

展示各重大危险源排放数值。

异常报警

展示异常报警信息，包括停车报警，有毒有害气体检测仪数据进行实时监控报警，及对原料库存、燃料库存、产量欠量、销售欠量进行报警等。

检修进度

对装置大检修情况进行展示，包括计划工期、当前检修时间、检修进度、检修内容进行展示。

当没有大检修的时候，显示无异常，当生产负荷低于一定阀值时，开始显示检修进度相应指标。

展示形式以文字标签为主，检修内容多时进行滚动展示。

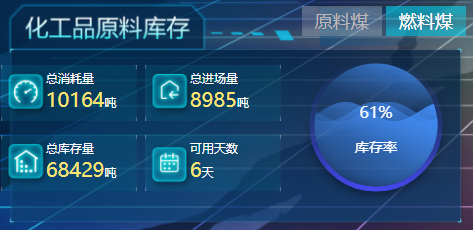

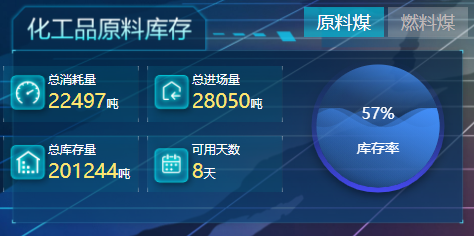

原料、燃料库存

按日对主要原料产品的库存情况进行监控，及时发现库存风险。通过对本日库存、进厂量、消耗量、安全库存上下限、总库容、可用天数进行监控，及时发现库存的风险。

按照物料大类分为原料、燃料，可以向下进行钻取展示各自分公司的库存信息。

展示形式以空心球通过当日库存与库容对比显示比例。

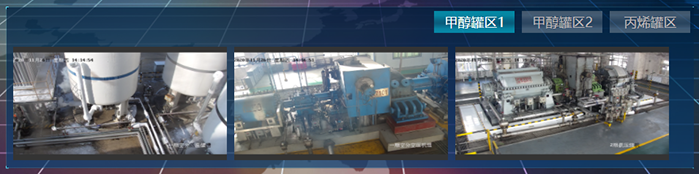

工业视频

展示重点部位监控视频。

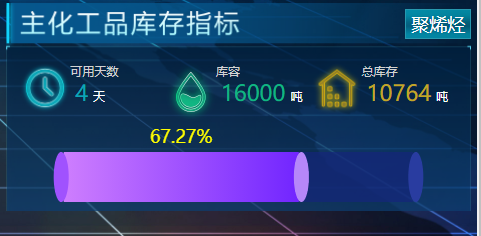

化工产品库存

按日对主要产品的库存情况进行监控，及时发现库存风险。通过对本日库存、安全库存上下限、总库容、可用天数进行监控，及时发现库存的风险。

按照物料大类分为原料煤、燃料煤、甲醇、聚烯烃、油品及其他化学品，可以向下进行钻取展示各自分公司的库存信息。

展示形式以横放长空心柱通过当日库存与库容对比显示比例。

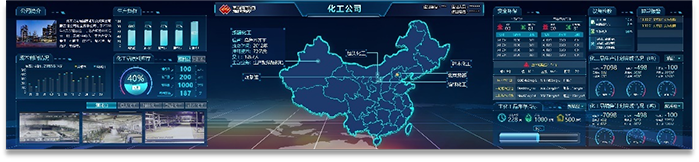

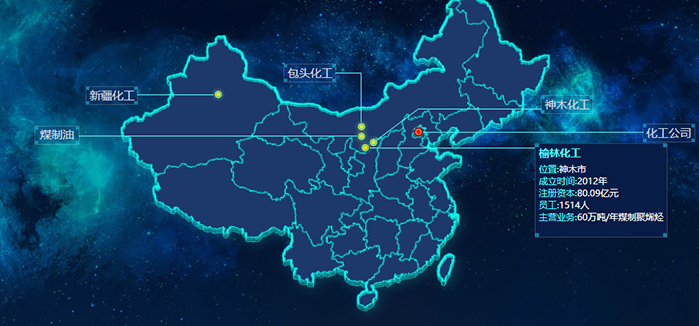

子分公司布局图

以简易中国地图为底图，将各子分公司部署在上面，以浮动框闪动替换展示子分公司大致信息。

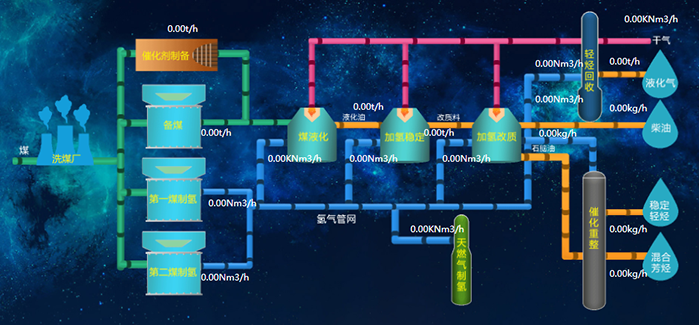

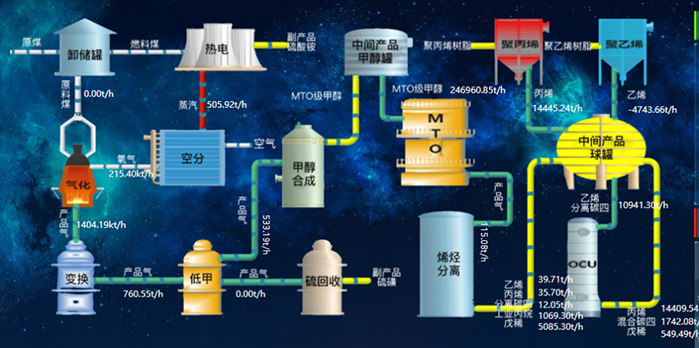

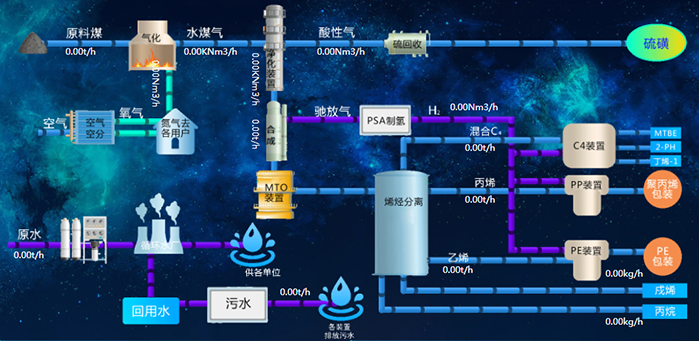

工艺流程图

子分公司以自己工艺流程，简化出流程方框图，动态流向图，显示流量、温度、压力等实时数据。

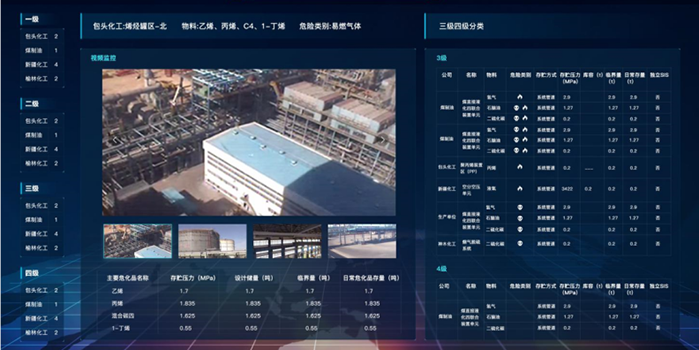

重大危险源监控

危险源信息汇总，可点击链接进入危险源监控页面，进行视频监控。

成功案例

中国神华煤制油化工包头煤化工分公司可视化系统

神华煤制油化工有限公司鄂尔多斯煤制油分公司可视化系统

中煤陕西榆林能源化工有限公司可视化系统

内蒙古中煤蒙大新能源化工有限公司可视化系统

内蒙古中煤远兴能源化工有限公司可视化系统
